 交联电缆预制式中心接头装置（35kV及以下）

工艺标准

1） 依照制造商工艺文件制造。
2）中心接头如安置在支架上，侧接头支架的结构方式应与接头相匹配，与所装置的地址和环境相适应。电缆线芯衔接金具，应选用契合标准的衔接收，其内径应与电缆线芯紧密合作，空隙不该过大。
3） 铜屏蔽衔接需契合工艺、标准要求。
​
规划关键
三芯电力电缆在电缆中心接头处，其电缆恺装、金属屏蔽层应各自有杰出的电气衔接并彼此绝缘。

施工关键
（1）地道内应尽量在同一层支架上接头，同一方位有多个接头时, 应按先上后下，先里后外的次序。
（2）电缆接头前， 对电缆进行校潮。
（3）查看附件标准与电缆标准是否共同。
（4）护套断口要均匀规整，不得有尖角及缺口，将外护套断口后100mm段用砂纸打毛。
（5）去除钢铠：先将钢铠前端用PVC带扎好或保存端口处一小段外护套（避免钢铠散开）再按装置工艺在预留钢铠尺度处捆绑扎丝（或运用恒力绷簧），固定牢靠后，锯除剩余钢铠；锯钢铠时深度不超越铠装厚度的2/3，锯断钢铠不得损害内护套，切断要规整，不得有尖角毛刺。
（6）刀刃向外去除填料。
（7）接地网、 线锡焊要结实、 平坦无毛刺。
（8）按装置工艺的尺度去除铜屏蔽和半导电层，铜屏蔽边际用粘铜条环绕，铜屏蔽及半导电层断口边际规整、无毛刺，去除半导体时不得划伤绝缘。铜屏蔽及半导体断口边际不能有毛刺及顶级。
（9）热缩管热缩要均匀无气泡、 无碳化痕迹。
（10）绝缘镜面处理后直径应留意工艺过盈合作要求，绝缘外表处理应光亮、对称。
（11）增绕半导电带的尺度、 直径应契合工艺要求。

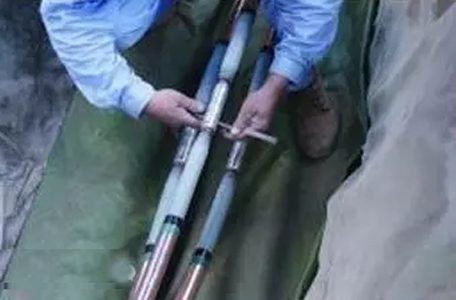

（12）挑选与电缆截面般配的模具进行压接，依据电缆的标准挑选相对应的模具，压接的次序为先中心后两头。压接后打磨毛刺、飞边，压接后压接收外表应坚持光亮无毛刺。
（13）预制件定位前应在接头两边做符号， 并均匀涂改硅脂、运用氮气、定位后施放余气、查看预制件外表是否有损害。

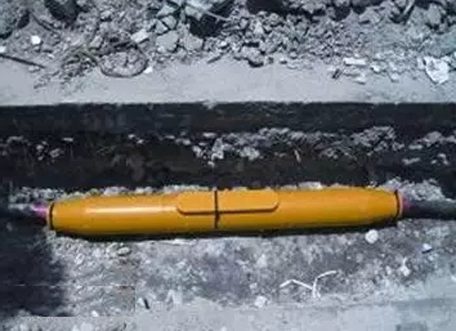

（14）直埋接头应装置保护盒。
（15）电缆中心接头在地道、管井中时，用电缆接头托架固定，要确保接头水平摆放。

监理关键
（1）对电缆终端首件装置全过程进行旁站。
（2）电缆终端装置前，对电缆进行旁站查看，电缆应无受潮、无损坏。
（3）旁站查看施工单位依照厂家接头工艺辅导说明书正确施工。
（4）旁站查看中心接头型式、标准应与电缆类型如电压、芯数、截面、护层结构和环境要求共同。
（5）旁站查看接头所用资料、部件应契合相应技术标准要求。
（6）旁站查看35kV及以下电缆接头主要性能应契合《额外电压1kV（Um=1.2kV）至35kV（Um=40.5kV）挤包绝缘电力电缆及其附件》GB/T 12706.1～12706.4及相关的其他产品技术标准的规则。
